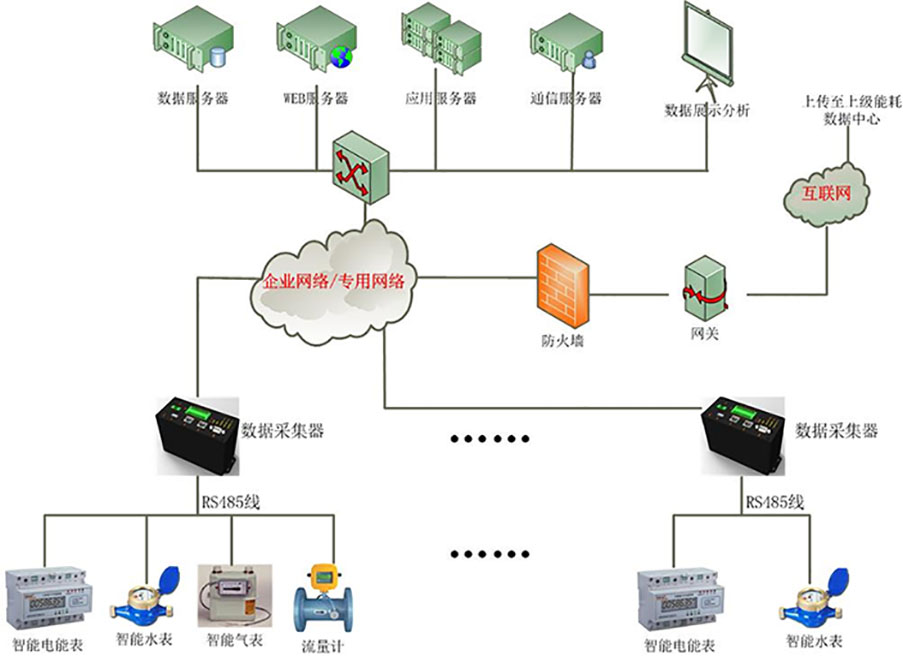

湖南工商大學泓雅公寓建筑能耗監測系統組成如下圖

  硬件系統配置如下

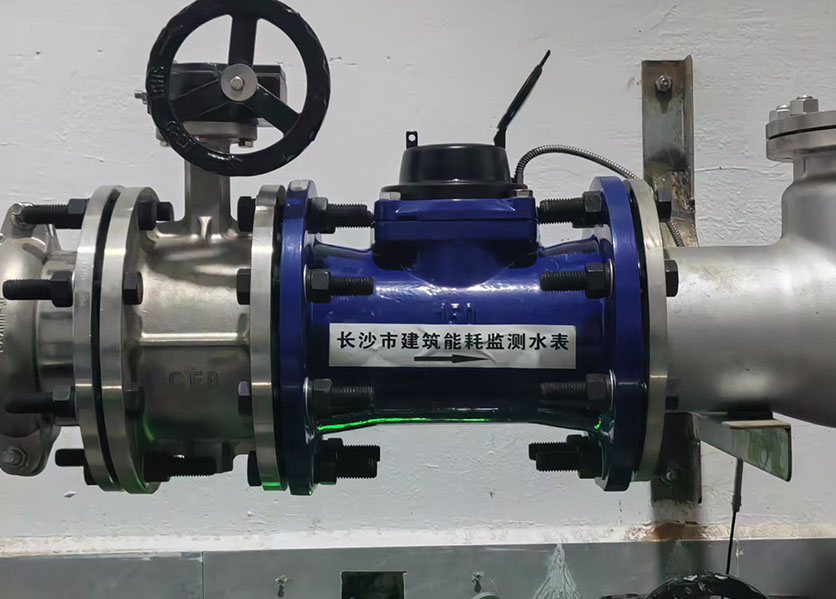

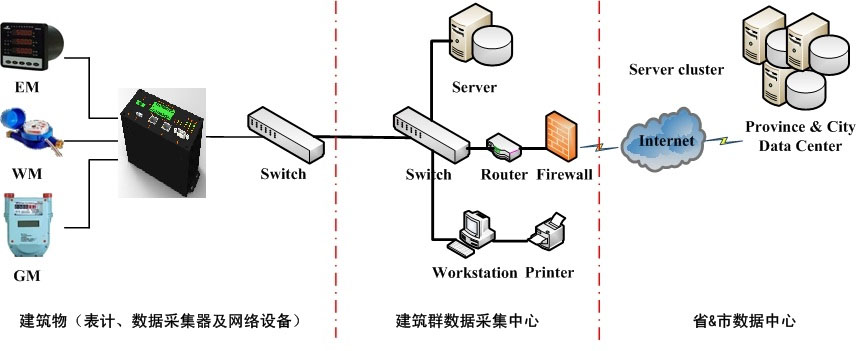

  系統硬件組成包括：前端表計(電表、水表、氣表等)、能耗數據采集器等設備。建筑能耗監測硬件系統連接如圖所示：

  《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據采集技術導則》明確提出了能耗監測系統由數據采集子系統、數據中轉站和數據中心組成。

  數據采集子系統由監測建筑中的各計量裝置、數據采集器和數據采集軟件系統組成。數據中轉站接收并緩存其管理區域內監測建筑的能耗數據，并上傳到數據中心。數據中心接收并存儲其管理區域內監測建筑和數據中轉站上傳的數據，并對其管理區域內的能耗數據進行處理、分析、展示和發布。數據中心分為部級數據中心、省(自治區、直轄市)級數據中心和市級數據中心。市級和省(自治區、直轄市)級數據中心應將各種分類能耗匯總數據逐級上傳。部級數據中心對各省(自治區、直轄市)級數據中心上報的能耗數據進行分類匯總后形成國家級的分類能耗匯總數據，并發布全國和各省(自治區、直轄市)的能耗數據統計報表以及各種分類能耗匯總表。

  其中，數據采集器是系統的核心，也是建筑能耗監測系統需要重點解決的關鍵技術。根據《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據傳輸技術導則》、《國家機關辦公建筑和大型公共建筑能耗監測系統樓宇分項計量設計安裝技術導則》、《國家機關辦公建筑和大型公共建筑能耗監測系統數據中心建設與維護技術導則》的要求，數據采集器是在一個區域內進行電能或其它能耗信息采集的設備。它通過信道對其管轄的各類表計的信息進行采集、處理和存儲，并通過遠程信道與數據中心交換數據。
